Какая водонепроницаемая вентиляционная заглушка защитит ваше оборудование?

Водонепроницаемая вентиляционная пробка Технология обеспечивает выравнивание давления и управление влажностью в герметичных корпусах, сохраняя при этом защиту от проникновения. Эта техническая экспертиза охватывает системы рейтинга IP, мембранную разработку и спецификации закупок, необходимые для B2B-покупателей в автомобильном, осветительном и промышленном секторах.

Основы водонепроницаемой вентиляции

Стандарты рейтинга IP и защита от проникновения

Коды Международной защиты (IP) классифицируют механические и электрические корпуса от проникновения твердых тел и жидкостей. Вторая цифра обозначает защиту от проникновения жидкости и имеет рейтинг от 0 (нет защиты) до 9K (очистка паром под высоким давлением).

Характеристики IP-рейтинга:

Рейтинг	Уровень защиты	Условия испытаний	Типичные применения
IP54	Ограниченное количество пыли, брызг воды	10 л/мин, продолжительность 5 мин.	Внутренние электрические панели
IP65	Пыленепроницаемый, водоструйный	12,5 л/мин, расстояние 3 м	Корпуса наружного освещения
IP66	Пыленепроницаемые, мощные водяные струи	100 л/мин, расстояние 3 м	Морское оборудование, тяжелая смывка
IP67	Пыленепроницаемый, временное погружение	Глубина 1 м, 30 минут.	Погружная электроника
IP68	Пыленепроницаемость, непрерывное погружение	Указан производитель	Подводные датчики, водолазное оборудование
IP69К	Пыленепроницаемый, пар под высоким давлением	80°С, давление 8-10 МПа	Пищевая промышленность, мойка автомобилей

Наука о дышащих мембранах

Эффективная водонепроницаемая вентиляция обеспечивается мембранами из расширенного политетрафторэтилена (ePTFE) с микропористой структурой (размер пор 0,1–10 мкм). Поверхностное натяжение предотвращает проникновение жидкой воды (угол смачивания> 140 °), в то время как водяной пар диффундирует через взаимосвязанные поры посредством диффузии Кнудсена и транспорта Фика.

IP67 Водонепроницаемая вентиляционная заглушка для наружного освещения

Водонепроницаемая вентиляционная заглушка IP67 для наружного освещения приложения решают критическую проблему термоциклирования в герметичных светильниках. Эффективность светодиодов приводит к выделению тепла во время работы; охлаждение создает отрицательное давление, вытягивая влагу через уплотнения.

Требования к устойчивости к пыли и погружению

Наружные осветительные приборы подвергаются воздействию окружающей среды, включая дождь, снег и очистку под высоким давлением. Рейтинг IP67 обеспечивает функциональность после временного погружения в воду во время затопления или случайного погружения. Полная защита от проникновения пыли (класс 6) предотвращает оптическое ухудшение качества из-за накопления частиц на отражателях и линзах.

Компания Changzhou Baonong New Material Technology Co., Ltd. разрабатывает водонепроницаемые и дышащие продукты, широко применяемые в автомобильных фарах, обеспечивая безопасность при использовании и транспортировке благодаря дышащим, но водонепроницаемым свойствам.

Управление температурой в герметичных светильниках

Вентиляционные заглушки обеспечивают конвективную передачу тепла, сохраняя при этом целостность уплотнения. Термическое моделирование показывает снижение температуры внутренней полости на 15–25 % по сравнению с полностью герметичными конструкциями, что продлевает срок службы светодиодного драйвера на 30–40 %.

Характеристики вентиляционного отверстия для наружного освещения:

Параметр	Уличное освещение	Прожекторное освещение	Хай-Бэй Индастриал
Диаметр вентиляционного отверстия (мм)	10-12	12-16	16-20
Скорость воздушного потока (л/мин)	0,5-1,0	1,0-2,0	2,0-4,0
Рабочая температура (°С)	от -40 до 85	от -40 до 100	от -40 до 120
Площадь мембраны (мм²)	20-30	40-60	80-120
Рейтинг защиты	IP67	IP66/IP67	IP66/IP68

Водонепроницаемая дышащая вентиляционная заглушка M12

Водонепроницаемая дышащая вентиляционная пробка M12. В конфигурациях используются стандарты метрической резьбы (M12×1,5), распространенные в европейском автомобильном и промышленном оборудовании. Геометрия резьбы обеспечивает механическое удержание, а сжатие уплотнительного кольца обеспечивает первичное уплотнение.

Стандарты резьбы и геометрия уплотнений

Резьба M12×1,5 обеспечивает шаг 1,5 мм и угол боковой поверхности 60°. Длина зацепления 8–10 мм обеспечивает достаточную прочность резьбы на сдвиг (удержание при растяжении минимум 50 Н). Материалы уплотнительных колец включают:

• ФКМ (Витон): От -20°C до 200°C, отличная химическая стойкость.
• ЭПДМ: От -40°C до 120°C, превосходная водо- и паростойкость.
• Силикон (VMQ): От -60°C до 200°C, низкая остаточная деформация при сжатии.
• НБР: От -30°C до 100°C, экономичный универсальный вариант

Автомобильное и промышленное применение

Вентиляционные отверстия M12 доминируют в корпусах автомобильных ЭБУ, модулях управления коробкой передач и аккумуляторных блоках электромобилей. Приложения промышленной автоматизации включают корпуса серводвигателей и корпуса ПЛК, подвергающиеся воздействию промывной среды.

Водонепроницаемая заглушка вентиляционного отверстия для электрического корпуса

Водонепроницаемая заглушка вентиляционного отверстия для электрического шкафа системы предотвращают сбои, связанные с конденсацией, за счет выравнивания давления. Уплотнение корпуса задерживает влажный воздух; Перепады температуры вызывают образование конденсата на критических компонентах.

Выравнивание давления и предотвращение конденсации

Суточные колебания температуры на 20°C создают перепад давления в 7-10 кПа в герметичных 100-литровых камерах. Вентиляционные пробки выравнивают давление в течение нескольких секунд, блокируя при этом попадание жидкой воды. Снижение риска конденсации коррелирует со скоростью воздухообмена:

Объем корпуса (л)	Рекомендуемый вентиляционный поток (л/мин)	Время выравнивания давления	Снижение риска конденсации
10-25	0,2-0,5	< 30 секунд	85-90%
25-100	0,5-1,5	< 60 секунд	80-85%
100-500	1,5-5,0	< 120 секунд	75-80%
500-2000	5,0-15,0	< 300 секунд	70-75%

Стандарты целостности корпуса

Соответствие стандартам NEMA 4X и UL 50E типа 4X требует коррозионной стойкости и водонепроницаемости, эквивалентных IP66. Интегрированная вентиляционная заглушка должна поддерживать эти номинальные характеристики за счет сжатия прокладки и уплотнения резьбы.

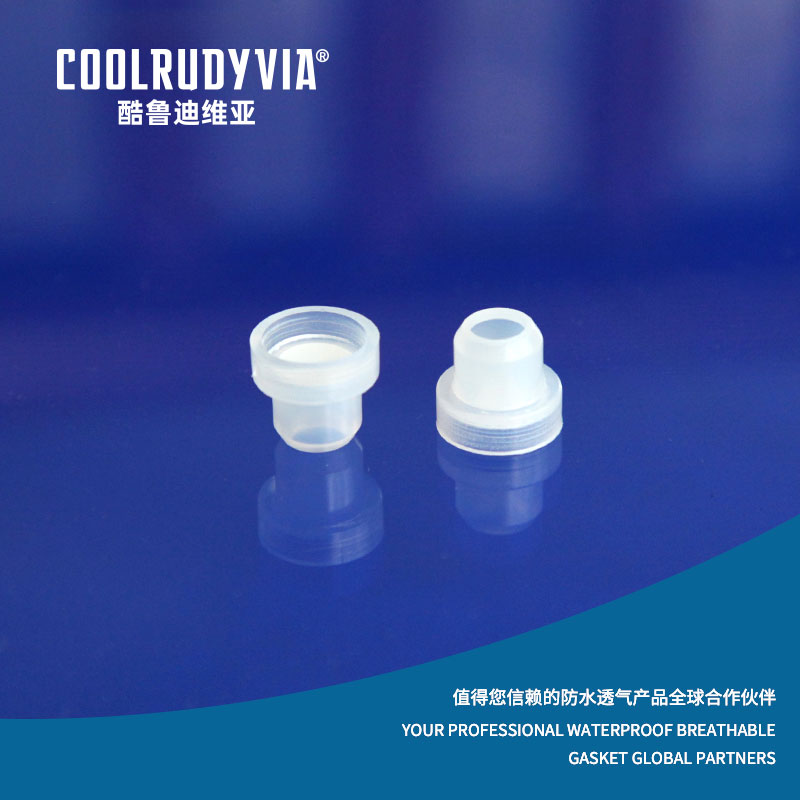

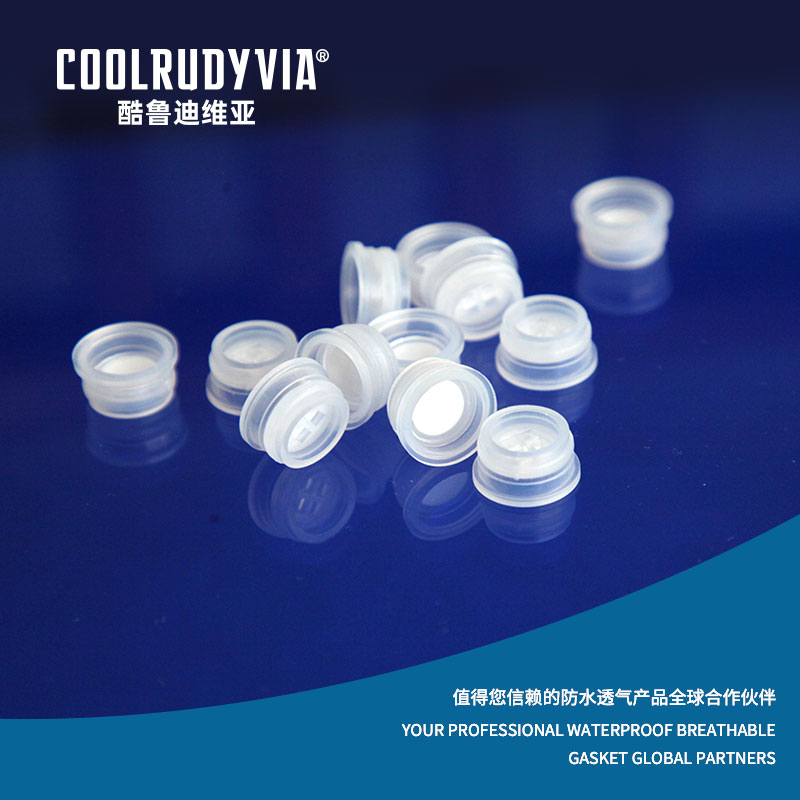

Пластиковая водонепроницаемая вентиляционная заглушка с мембраной

Пластиковая водонепроницаемая вентиляционная пробка с мембраной. конструкция балансирует экономическую эффективность с требованиями к производительности. Материалы корпуса и характеристики мембран определяют химическую совместимость и срок службы.

Разработка мембран из эПТФЭ

Производство мембран включает механическое растяжение ПТФЭ для создания микропористых структур (морфология узловых фибрилл). Ключевые параметры включают в себя:

• Пористость: Содержание пустот 70-85% для высокой газопроницаемости
• Толщина: 20–100 мкм, баланс прочности и проницаемости
• Пузырьковая точка: >100 кПа (минимальное давление, необходимое для проталкивания жидкости через поры)
• Давление воды на входе: >50 кПа для класса IP67
• Воздухопроницаемость: 5–50 л/мин/см² при перепаде 7 кПа

Сравнение производительности мембран:

Тип мембраны	Давление воды на входе (кПа)	Воздушный поток (л/мин/см²)	Химическая стойкость	Рабочая температура (°C)
Стандарт эПТФЭ	50-100	20-30	Отлично	от -200 до 260
ePTFE Олеофобный	30-70	15-25	Хороший (маслостойкий)	от -200 до 260
с полиуретановым покрытием	30-50	10-20	Умеренный	от -40 до 80
ПВДФ	40-80	15-25	Отлично	от -40 до 150

Совместимость материалов и химическая стойкость

Материалы корпуса должны выдерживать воздействие окружающей среды:

• PA66 (Нейлон 66): Хорошая механическая прочность, устойчивость к автомобильным жидкостям.
• ПБТ (полибутилентерефталат): Отличная стабильность размеров, электрические свойства.
• ПП (полипропилен): Экономичный, химически стойкий, более низкая прочность
• ПЕК: Высокая температура, агрессивная химическая среда.

Компания Changzhou Baonong New Material Technology Co., Ltd. владеет цехом промышленного стандарта площадью более 6000 квадратных метров и оснащена более чем 90 комплектами независимого автоматизированного оборудования, являющегося собственностью интеллектуальной собственности, которое является высокоскоростным, точным, стабильным и надежным.

Производитель водонепроницаемых винтовых вентиляционных заглушек

Выбор производитель водонепроницаемого винта в вентиляционной пробке требует проверки систем качества, возможностей тестирования и стабильности производства. Точность резьбы и целостность мембраны напрямую влияют на производительность в полевых условиях.

Системы контроля качества и двойной проверки

Комплексное управление качеством включает в себя:

• Входной контроль материалов: Тестирование смолы MFI, проверка точки пузырька мембраны
• Внутрипроцессный мониторинг: Диаметр шага резьбы (±0,05 мм), проверка крутящего момента
• Финальное тестирование: 100% проверка на герметичность (метод снижения давления), визуальный осмотр
• Статистический контроль процессов: Cpk >1,33 для критических размеров

После восьми лет развития компания Changzhou Baonong New Material Technology Co., Ltd. стала одним из немногих стандартизированных, современных и высококачественных интегрированных производителей, специализирующихся на водонепроницаемых и дышащих мембранных продуктах. Каждый продукт проходит двойной механизм проверки: автоматическое тестирование оборудования и ручной контроль, что обеспечивает стабильное, надежное и безопасное качество.

отраслевые прикладные разработки

Защита автомобильных фар

Современные светодиодные фары выделяют значительное количество тепла в герметичных корпусах. Вентиляционные заглушки предотвращают образование конденсата во время термоциклирования, блокируя при этом пыль и промывочную воду под высоким давлением. Автомобильные спецификации требуют:

• Температурный цикл: от -40°C до 120°C, 500 циклов.
• Мойка под давлением: 80°C, 80–100 бар, расстояние 10–15 см.
• Химическая стойкость: топливо, масла, чистящие средства, дорожные соли.
• Вибростойкость: 10–2000 Гц, среднеквадратичное значение 5 г согласно ISO 16750-3.

Вентиляция упаковки для напитков и пестицидов

Контейнеры для агрохимикатов требуют вентиляции, чтобы предотвратить повышение давления при изменении высоты или колебаний температуры, а также предотвратить утечку жидкости в перевернутом положении. Водонепроницаемая вентиляционная пробка технология позволяет:

• Выравнивание давления при воздушной транспортировке (высота 0-12 000 м)
• Предотвращение деформации тары и повреждения этикетки
• Блокировка утечки жидких пестицидов (поверхностное натяжение >50 мН/м)
• Совместимость с агрессивными химическими составами.

Эти продукты широко применяются в упаковке бутылок для напитков, упаковке пестицидов и т. д., обеспечивая безопасность при использовании и транспортировке благодаря воздухопроницаемости и водонепроницаемости.

Услуги по закупкам и настройке

OEM-спецификации и быстрая доставка

Разработка индивидуальной вентиляционной заглушки учитывает конкретные требования применения. Варианты настройки включают в себя:

Тип настройки	Время разработки	Минимальный заказ (шт.)	Инструментальные инвестиции
Цветовая вариация (стандартная форма)	1-2 недели	5000	Нет
Логотип/Печать	2-3 недели	10 000	Минимальный (настройка печати)
Изменение размера резьбы	4-6 недель	20 000	Умеренный (threading tools)
Свойства индивидуальной мембраны	6-8 недель	50 000	Высокий (развитие мембраны)
Полный индивидуальный дизайн	10-12 недель	100 000	Полное изготовление пресс-формы

Компания может предоставлять клиентам различные профессиональные продукты быстро, стабильно, эффективно и качественно, помогая клиентам завоевать доверие потребителей.

Часто задаваемые вопросы

Как выбрать правильный рейтинг IP для моей конкретной среды?

Выбор рейтинга IP позволяет сбалансировать требования к защите с компромиссом в стоимости и производительности. Водонепроницаемая вентиляционная заглушка IP67 для наружного освещения Применение подходит для сред с риском временного затопления или очистки под высоким давлением. IP66 достаточно для воздействия дождя без погружения в воду. IP68 с указанным номиналом глубины предназначен для постоянного применения под водой. Рассмотрим наихудший сценарий, а не типичные условия; процедуры технического обслуживания (мойка под давлением) часто превышают воздействие на окружающую среду. Для автомобильных применений под капотом IP6K9K (стойкость к очистке паром) обеспечивает дополнительную безопасность. Убедитесь, что вся сборка, а не только вентиляционный компонент, сохраняет номинальную защиту после установки.

Каков типичный срок службы водонепроницаемых мембран вентиляционных пробок и когда следует производить замену?

Мембраны из ePTFE имеют теоретический срок службы, превышающий 20 лет в благоприятных условиях. Фактический срок службы зависит от химического воздействия, частоты циклических температур и механического воздействия. Агрессивная химическая среда (сильные кислоты, основания или окислители) может привести к разрушению мембран в течение 2–5 лет. Воздействие ультрафиолета без стабилизации приводит к разрыву цепи ПТФЭ. К индикаторам замены относятся: видимые повреждения мембраны (надрывы, проколы), попадание воды во время испытаний, снижение потока воздуха (замедление выравнивания давления >50%) или физическая деформация корпуса. Производитель водонепроницаемого винта в вентиляционной пробке спецификации должны включать данные испытаний на ускоренное старение (85°C/85% относительной влажности, 1000 часов), демонстрирующие снижение производительности <10%. Установите графики профилактической замены в зависимости от критичности применения: 5 лет для автомобилей, 3 года для химических воздействий.

Какой минимальный объем заказа применяется для водонепроницаемых вентиляционных заглушек, изготовленных по индивидуальному заказу?

Стандартные продукты по каталогу обычно требуют минимального заказа на 1000–5000 единиц. Пластиковая водонепроницаемая вентиляционная пробка с мембраной. настройка с помощью цветной печати или печати логотипа увеличивает минимальный заказ до 10 000–20 000 единиц из-за затрат на установку. Модификации геометрии резьбы (нестандартный шаг или диаметр) требуют специального инструмента с минимальным заказом на 20 000–50 000 единиц, чтобы окупить затраты на пресс-форму (15 000–40 000 долларов США). Разработка мембраны по индивидуальному заказу (определенный размер пор, олеофобная обработка) требует самых высоких инвестиций: минимум 50 000–100 000 единиц и затраты на разработку в размере 50 000 долларов США. Changzhou Baonong New Material Technology Co., Ltd. предлагает гибкое масштабирование от прототипа (100–500 единиц) до полного производства с ценовыми уровнями при годовом объеме 10 000, 50 000 и 100 000 единиц. Право собственности на инструмент переходит к клиенту после производства 500 000 единиц.

Чем водонепроницаемые дышащие вентиляционные заглушки M12 отличаются от альтернатив, монтируемых на клей?

Водонепроницаемая дышащая вентиляционная пробка M12. Конфигурации обеспечивают превосходную механическую фиксацию и удобство обслуживания по сравнению с клеевыми креплениями. Резьбовая установка обеспечивает удерживающую силу 50–100 Н по сравнению с 20–40 Н для креплений с самоклеящимся клеем (PSA). Вентиляционные отверстия M12 выдерживают вибрацию и термоциклирование, не ослабляя их; Клеевые соединения могут разрушаться при температуре выше 85°C или при миграции пластификатора из материалов корпуса. Однако клейкие вентиляционные отверстия позволяют устанавливать их на тонкостенные или изогнутые поверхности, не подходящие для резьбовых отверстий. M12 требует толщины стенки 10-12 мм и доступа к обеим сторонам для установки. При сравнении затрат предпочтение отдается использованию клея в больших объемах и с низким уровнем обслуживания; M12 доминирует в автомобилестроении и промышленности, где надежность имеет решающее значение. Гибридные решения (резьбовое основание с возможностью приклеивания) обеспечивают гибкость конструкции.

Какие испытания подтверждают эффективность водонепроницаемой вентиляционной заглушки для электрических шкафов?

Комплексная проверка включает моделирование условий окружающей среды и долгосрочные испытания на надежность. Для проверки степени защиты IP требуются сертифицированные лабораторные испытания: пыль (тальк, концентрация 2 кг/м³, 2 часа) и вода (погружение на номинальную глубину, минимум 30 минут). Водонепроницаемая заглушка вентиляционного отверстия для электрического шкафа приложения дополнительно требуют циклического термического удара (от -40°C до 85°C, 100 циклов) для проверки целостности крепления мембраны. Циклическое изменение давления (перепад ±5 кПа, 10 000 циклов) имитирует суточные колебания температуры. При испытаниях на химическую совместимость образцы подвергаются воздействию репрезентативных жидкостей (масел, растворителей, чистящих средств) в течение 168 часов при температуре 50°C с последующим испытанием на утечку. Испытание в солевом тумане (ASTM B117, 96–240 часов) подтверждает коррозионную стойкость для морского применения. Запрашивайте полные отчеты об испытаниях, включающие статистические данные (среднее значение, стандартное отклонение, минимальные значения), а не сводные данные о прохождении/неудачном тестировании.

Ссылки

• Международная электротехническая комиссия. (2017). IEC 60529: Степени защиты, обеспечиваемые корпусами (код IP). . Женева: МЭК.
• Лаборатории страховщиков. (2020). Корпуса UL 50E для электрооборудования, экологические соображения . Нортбрук, Иллинойс: UL.
• Международная организация по стандартизации. (2018). ISO 20653: Транспорт дорожный. Степени защиты (код IP). Защита электрооборудования от посторонних предметов, воды и доступа. . Женева: ИСО.
• АСТМ Интернешнл. (2019). ASTM B117-19 Стандартная практика эксплуатации аппаратов солевого тумана (тумана) . Вест-Коншохокен, Пенсильвания: ASTM.
• Общество инженеров автомобильной промышленности. (2012). SAE J575: Методы испытаний и оборудование для осветительных приборов, предназначенных для использования на транспортных средствах общей шириной менее 2032 мм. . Уоррендейл, Пенсильвания: SAE.
• Ассоциация химических тканей и кино. (2015). Техническое руководство по мембранам из ePTFE: свойства и применение . КФФА.
